Instrumentering av spännkablar i Forsmark 2

Reaktorinneslutningen är en av de viktigaste säkerhetsbarriärerna i ett kärnkraftverk. Inneslutningarna i de svenska reaktorerna består av en spännarmerad betongkonstruktion som innesluter reaktorn och vissa interndelar.

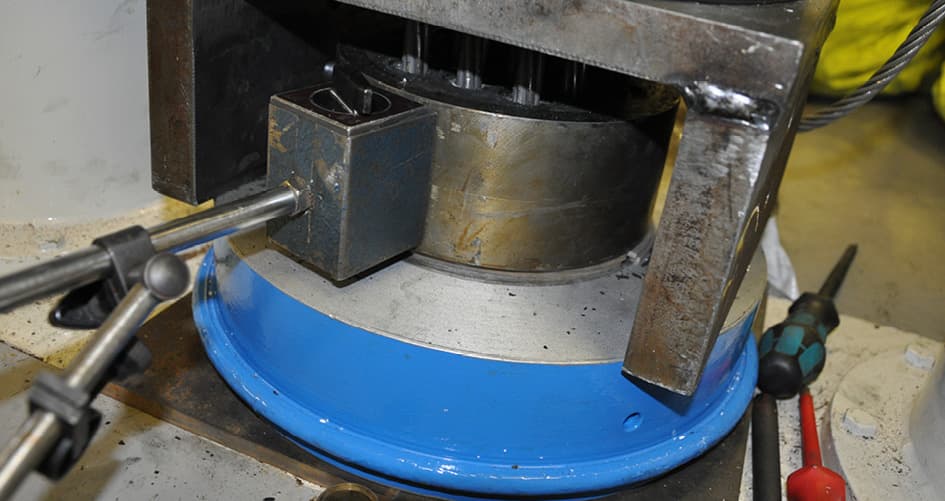

Tre spännkablar i Forsmark 2 har utrustats med lastceller och töjningsgivare. Mätningar utfördes under uppspänningen av kablarna samt kontinuerligt under drift. Genom mätningarna under uppspänningen kunde korttidsförluster uppskattas, d.v.s. förluster som uppkommer vid killåsning samt p.g.a. friktion mellan kabel och foderrör. Vid uppspänning av nya kablar kan denna information användas för att mer noggrant kunna uppnå avsedd spännkraft. Vidare indikerade mätningarna att mätning med domkraft överskattar spännkraften i spännkablar påverkade av friktion.

Långtidsmätningarna visade att majoriteten av spännkraftsförlusterna utvecklas under de första 20-30 dygnen efter uppspänningen för att därefter avta kraftigt. Vidare visade långtidsmätningarna med lastceller även att den omgivande temperaturen är en viktig parameter som påverkar mätningar och således måste mätas tillsammans med spännkraften.
