Corrosion of steel in concrete at various moisture and chloride levels

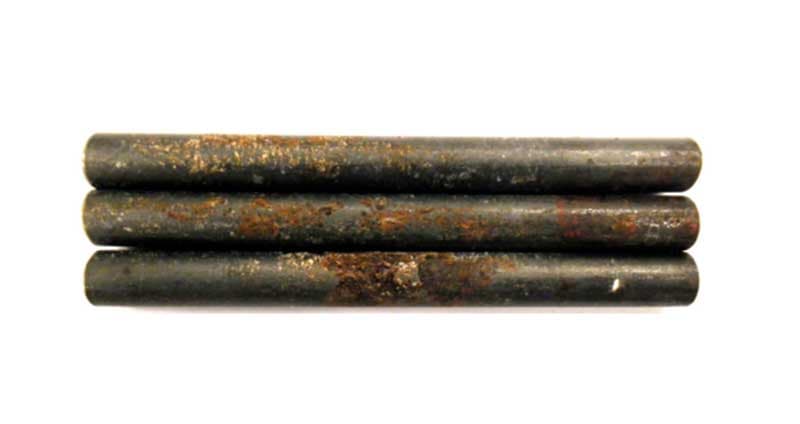

I denna studie har prover tillverkats av stål ingjuten i bruk innehållande klorider. Proverna har sedan exponerats i ett statiskt fukttillstånd vid en specifik relativ fuktighet eller i ett dynamiskt fukttillstånd där den relativa fuktigheten växlade mellan 75% och 100%. Den lägsta kloridkoncentrationen som initierade korrosion uppmättes vara 1% Cl per cementvikt för prover som exponerades i 97% relativ fuktighet. Vid högre eller lägre fuktighet än 97% så uppmättes korrosionshastigheten vara lägre. För prover som exponerats i dynamiska fukttillstånd uppmättes den lägsta kloridkoncentrationen till 0.6% Cl per cementvikt. Baserat på dessa resultat så har det föreslagits att kloridtröskelvärdet är lägre än 1% Cl per cementvikt vid statiska fukttillstånd och ännu lägre vid dynamsika fukttillstånd.
